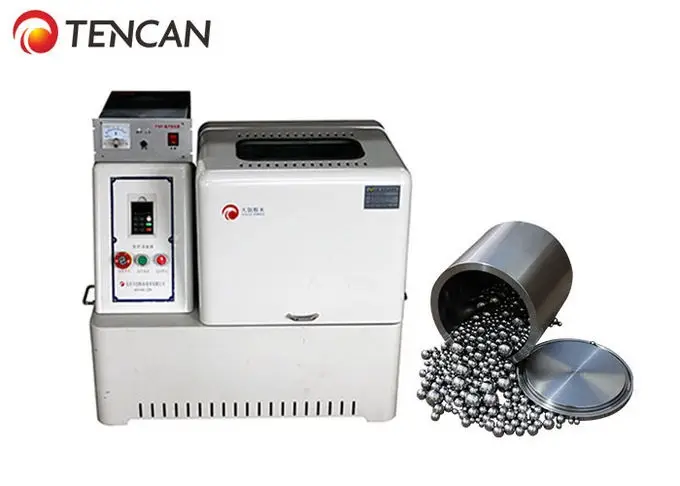

અલ્ટ્રાસોનિક પ્લેનેટરી બોલ મિલ

ઝાંખી

અલ્ટ્રાસોનિક પ્લેનેટરી બોલ મિલપરંપરાગત ગ્રહોની પદ્ધતિના ગ્રાઇન્ડીંગ સિદ્ધાંત પર આધારિત એક નવું વિકસિત મશીન છે. તેનો ઉપયોગ મુખ્યત્વે પરંપરાગત બોલ મિલો દ્વારા સામગ્રીના મિશ્રણ અને ગ્રાઇન્ડીંગની પ્રક્રિયામાં દેખાતી સમસ્યાઓ જેમ કે બ્લોકિંગ, જારના તળિયે ડૂબી જવું, જારની દિવાલ સાથે ચોંટી જવું, ઉકેલવા માટે થાય છે.ટેનકેન અલ્ટ્રાસોનિક પ્લેનેટરી બોલ મિલ વોલ્યુમમાં નાની, કાર્યોથી ભરેલી, ઉચ્ચ કાર્યક્ષમતા અને ઓછી અવાજવાળી છે. તે વૈજ્ઞાનિક સંશોધન એકમો, કોલેજો અને યુનિવર્સિટીઓ અને એન્ટરપ્રાઇઝ પ્રયોગશાળાઓ માટે સંશોધન નમૂનાઓ (દરેક પ્રયોગમાં એક સમયે ચાર નમૂનાઓ) મેળવવા માટે એક આદર્શ સાધન છે, તેનો ઉપયોગ વેક્યુમ સ્થિતિમાં નમૂનાઓને પીસવા માટે પણ થાય છે.

વર્કિંગ પ્રિન્સીપલ

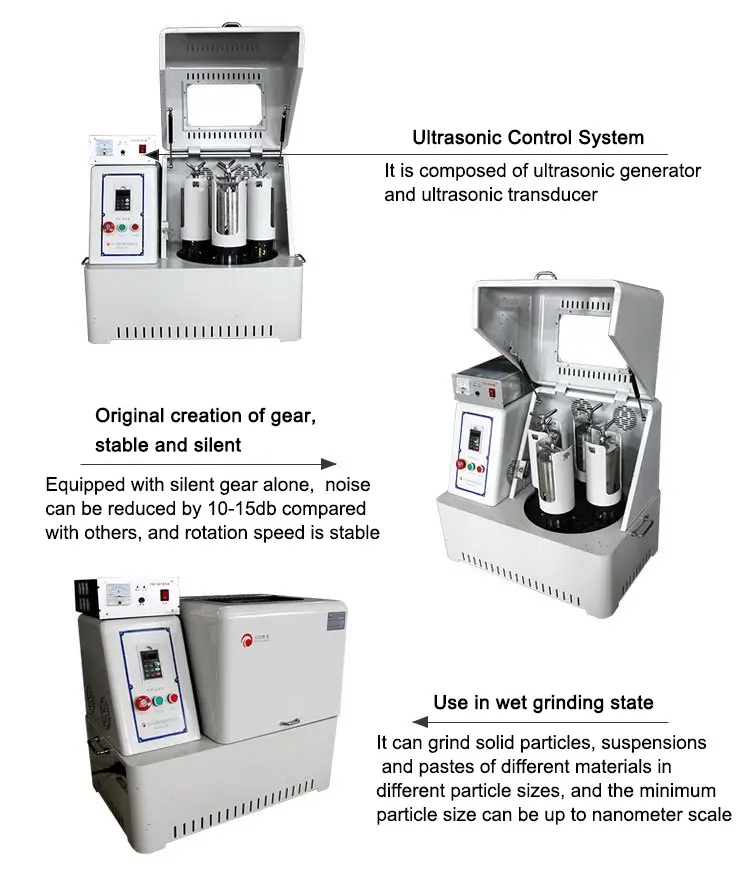

ટર્નટેબલ પર ચાર બોલ મિલિંગ જાર લોડ કરેલા હોય છે. જ્યારે ટર્નટેબલ ફરે છે, ત્યારે બોલ મિલ જાર મુખ્ય શાફ્ટની આસપાસ ફરતી વખતે તેની પોતાની ધરીની આસપાસ ગ્રહોની ગતિ કરે છે. સામગ્રીને કચડી નાખવા, ગ્રાઇન્ડ કરવા, મિશ્રણ કરવા અને વિખેરવાના હેતુને પ્રાપ્ત કરવા માટે બોલ અને સામગ્રીને જારની અંદર હાઇ સ્પીડ હિલચાલમાં અથડાવી અને કાતરવામાં આવે છે. પ્લેનેટરી બોલ મિલ અલ્ટ્રાસોનિક સાધનો (અલ્ટ્રાસોનિક જનરેટર અને અલ્ટ્રાસોનિક ટ્રાન્સડ્યુસરથી બનેલી) થી સજ્જ છે. અલ્ટ્રાસોનિક સાધનોને વાહક સ્લિપ રિંગ દ્વારા ગ્રાઇન્ડીંગ જારમાં રૂપાંતરિત કરવામાં આવે છે, જે જારની આંતરિક દિવાલ અલ્ટ્રાસોનિક યાંત્રિક ઓસિલેશન ઉત્પન્ન કરે છે. તે પરંપરાગત બોલ મિલને કારણે થતી અવરોધ, તળિયે ડૂબકી અને દિવાલ ચોંટવાની સમસ્યાઓને અસરકારક રીતે હલ કરે છે. હાલમાં, સાધનોનો ઉપયોગ ફક્ત વિવિધ પ્રકારના ઘન કણોને ગ્રાઇન્ડ કરવા, પ્રવાહીને સસ્પેન્ડ કરવા અને ભીના ગ્રાઇન્ડીંગ સ્થિતિમાં પેસ્ટ કરવા માટે થઈ શકે છે.

કાર્યક્રમો

અલ્ટ્રાસોનિક પ્લેનેટરી બોલ મિલ ભૂસ્તરશાસ્ત્ર, ખનિજ, ધાતુશાસ્ત્ર, ઇલેક્ટ્રોનિક્સ, મકાન સામગ્રી, સિરામિક્સ, રાસાયણિક ઉદ્યોગ, પ્રકાશ ઉદ્યોગ, દવા, પર્યાવરણીય સંરક્ષણ વગેરે જેવા ઉદ્યોગોમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે. તે ઇલેક્ટ્રોનિક સિરામિક્સ, માળખાકીય સિરામિક્સ, ચુંબકીય સામગ્રી, લિથિયમ કોબાલ્ટ એસિડ, લિથિયમ મેંગેનીઝ, ઉત્પ્રેરક, ફોસ્ફર, લોંગ આફ્ટરગ્લો ફોસ્ફર, દુર્લભ પૃથ્વી પોલિશિંગ પાવડર અને ઇલેક્ટ્રોનિક ગ્લાસ જેવા ઉત્પાદન ક્ષેત્રો માટે ખાસ યોગ્ય છે. પાવડર, ફ્યુઅલ સેલ, ઝિંક ઓક્સાઇડ વેરિસ્ટર, પીઝોઇલેક્ટ્રિક સિરામિક, નેનો મટિરિયલ, વેફર સિરામિક કેપેસિટર, MLCC, થર્મિસ્ટર (PTC, NTC), ZnO વેરિસ્ટર, ડાઇલેક્ટ્રિક સિરામિક્સ, એલ્યુમિના સિરામિક્સ, ઝિર્કોનિયા સિરામિક્સ, ફોસ્ફર, ઝિંક ઓક્સાઇડ પાવડર, કોબાલ્ટ ઓક્સાઇડ પાવડર, Ni-Zn ફેરાઇટ, Mn-Zn ફેરાઇટ અને વગેરે.

વિશેષતા

સમાન પ્રકારની XQM શ્રેણીની તુલનામાં, અલ્ટ્રાસોનિક પ્લેનેટરી બોલ મિલનું માળખું વધુ મજબૂત અને મજબૂત છે અને દેખાવમાં સુંદર છે. તે ગ્રાઇન્ડીંગ કરતી વખતે વાઇબ્રેટિંગ અનુભવે છે, અને ગ્રાઇન્ડીંગ પ્રક્રિયા દરમિયાન બ્લોકિંગ, તળિયે ડૂબી જવા અને દિવાલ ચોંટી જવાની ઘટનાને ટાળે છે.

માપદંડ

વીજ પુરવઠો: AC 220V-50HZ
આસપાસનું તાપમાન 0-45 ડિગ્રી સેલ્સિયસ
સાપેક્ષ ભેજ: ૮૦% થી ઓછો
ઊંચાઈ: ૧૦૦૦ મીટરથી વધુ
હવામાં વધારાની ધૂળ, એસિડ, આલ્કલી, ધુમ્મસ, વીજળી, કાટ લાગતો ગેસ અથવા વિસ્ફોટક ગેસ ન હોવો જોઈએ.
સાઉન્ડ જનરેટરની આઉટપુટ પાવર 0.2KW
અલ્ટ્રાસોનિક આવર્તન: 40KHz

એસેસરીઝ

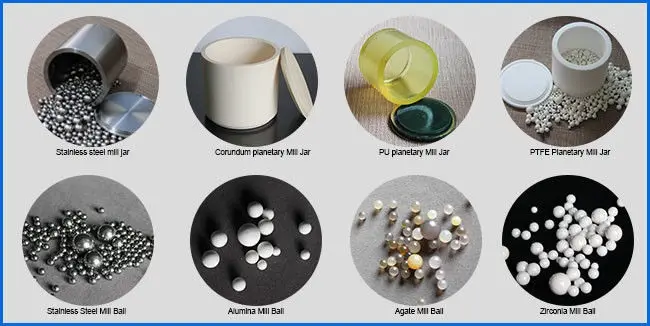

અમે કોઈપણ મેળ ખાતા કદમાં તમામ પ્રકારના મિલ પોટ્સ પૂરા પાડીએ છીએ, જે એગેટ, એલ્યુમિના કોરન્ડમ સિરામિક્સ, ઝિર્કોનિયા સિરામિક્સ, સિલિકોન નાઇટ્રાઇડ સિરામિક્સ, કાર્બોરન્ડમ સિરામિક્સ, સ્ટેનલેસ સ્ટીલ, ઉચ્ચ વસ્ત્રો પ્રતિરોધક સ્ટીલ, મેંગેનીઝ સ્ટીલ, નાયલોન, પીયુ, સિમેન્ટેડ કાર્બાઇડ, ક્રિસ્ટલ ગ્લાસ અને વગેરેની નીચેની સામગ્રીમાંથી બનાવવામાં આવે છે.

અમે સ્ટેનલેસ સ્ટીલ બોલ, ઝિર્કોનિયા બોલ, એલ્યુમિના બોલ, પીયુ બોલ, સ્ટીલ કાર્બન બોલ, ટંગસ્ટન બોલ, એગેટ બોલ, હાર્ડ મેટલ બોલ, સિલિકોન નાઇટ્રાઇડ બોલ, ઉચ્ચ વસ્ત્રો પ્રતિરોધક સ્ટીલ બોલ, મેંગેનીઝ સ્ટીલ બોલ, નાયલોન બોલ, સિમેન્ટેડ કાર્બાઇડ, ક્રિસ્ટલ ગ્લાસ અને અન્ય ખાસ ધાતુ સામગ્રી જેવા તમામ પ્રકારના મિલ બોલ પણ પૂરા પાડી શકીએ છીએ.

ટર્નટેબલ પર ચાર બોલ મિલિંગ જાર લોડ કરેલા હોય છે. જ્યારે ટર્નટેબલ ફરે છે, ત્યારે બોલ મિલ જાર મુખ્ય શાફ્ટની આસપાસ ફરતી વખતે તેની પોતાની ધરીની આસપાસ ગ્રહોની ગતિ કરે છે. સામગ્રીને કચડી નાખવા, ગ્રાઇન્ડ કરવા, મિશ્રણ કરવા અને વિખેરવાના હેતુને પ્રાપ્ત કરવા માટે બોલ અને સામગ્રીને જારની અંદર હાઇ સ્પીડ હિલચાલમાં અથડાવી અને કાતરવામાં આવે છે. પ્લેનેટરી બોલ મિલ અલ્ટ્રાસોનિક સાધનો (અલ્ટ્રાસોનિક જનરેટર અને અલ્ટ્રાસોનિક ટ્રાન્સડ્યુસરથી બનેલી) થી સજ્જ છે. અલ્ટ્રાસોનિક સાધનોને વાહક સ્લિપ રિંગ દ્વારા ગ્રાઇન્ડીંગ જારમાં રૂપાંતરિત કરવામાં આવે છે, જે જારની આંતરિક દિવાલ અલ્ટ્રાસોનિક યાંત્રિક ઓસિલેશન ઉત્પન્ન કરે છે. તે પરંપરાગત બોલ મિલને કારણે થતી અવરોધ, તળિયે ડૂબકી અને દિવાલ ચોંટવાની સમસ્યાઓને અસરકારક રીતે હલ કરે છે. હાલમાં, સાધનોનો ઉપયોગ ફક્ત વિવિધ પ્રકારના ઘન કણોને ગ્રાઇન્ડ કરવા, પ્રવાહીને સસ્પેન્ડ કરવા અને ભીના ગ્રાઇન્ડીંગ સ્થિતિમાં પેસ્ટ કરવા માટે થઈ શકે છે.

સમાન પ્રકારની XQM શ્રેણીની તુલનામાં, અલ્ટ્રાસોનિક પ્લેનેટરી બોલ મિલનું માળખું વધુ મજબૂત અને મજબૂત છે અને દેખાવમાં સુંદર છે. તે ગ્રાઇન્ડીંગ કરતી વખતે વાઇબ્રેટિંગ અનુભવે છે, અને ગ્રાઇન્ડીંગ પ્રક્રિયા દરમિયાન બ્લોકિંગ, તળિયે ડૂબી જવા અને દિવાલ ચોંટી જવાની ઘટનાને ટાળે છે.

વીજ પુરવઠો: AC 220V-50HZ
આસપાસનું તાપમાન 0-45 ડિગ્રી સેલ્સિયસ
સાપેક્ષ ભેજ: ૮૦% થી ઓછો
ઊંચાઈ: ૧૦૦૦ મીટરથી વધુ
હવામાં વધારાની ધૂળ, એસિડ, આલ્કલી, ધુમ્મસ, વીજળી, કાટ લાગતો ગેસ અથવા વિસ્ફોટક ગેસ ન હોવો જોઈએ.
સાઉન્ડ જનરેટરની આઉટપુટ પાવર 0.2KW
અલ્ટ્રાસોનિક આવર્તન: 40KHz

વીજ પુરવઠો: AC 220V-50HZ
આસપાસનું તાપમાન 0-45 ડિગ્રી સેલ્સિયસ
સાપેક્ષ ભેજ: ૮૦% થી ઓછો
ઊંચાઈ: ૧૦૦૦ મીટરથી વધુ
હવામાં વધારાની ધૂળ, એસિડ, આલ્કલી, ધુમ્મસ, વીજળી, કાટ લાગતો ગેસ અથવા વિસ્ફોટક ગેસ ન હોવો જોઈએ.
સાઉન્ડ જનરેટરની આઉટપુટ પાવર 0.2KW
અલ્ટ્રાસોનિક આવર્તન: 40KHz
